Описание ОСф-1,3-9,0-ц

ОСф-1,3-9,0 – опора силовая фланцевая трубчатая высотой 9 метров, предназначенная для установки светильников, а также подвеса линий СИП с максимально допустимой нагрузкой 1300кг. Это максимально мощная силовая опора с наиболее востребованной высотой для решения самых сложных задач поддержки воздушных линий электропередач. Опоры могут выдерживать колоссальные нагрузки от нескольких веток или больших пролетов СИП, ветровых порывов, налипания снега и др. Опоры ОСф-1,3-9,0 также имеют практически безграничные возможности для размещения светового или другого оборудования с большим весом и габаритами. Преимуществами опор также являются быстрые сроки изготовления, простая и точная установка, длительная эксплуатация и эстетичный внешний вид.

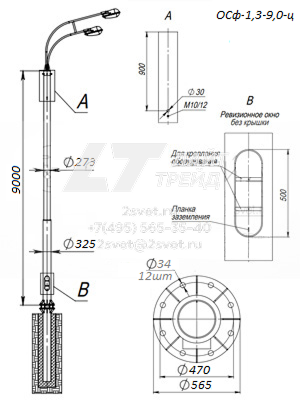

Конструкция ОСф-1,3-9,0-ц

Трубчатые силовые фланцевые опоры ОСф-1,3-9,0 изготавливаются из двух стальных электросварных труб разного диаметра с поперечным сварным стыком между ними. В нижней части опоры предусмотрен круглый фланец с монтажными отверстиями для установки на закладную деталь фундамента.

Модификации опоры предполагают 2 способа подвода питающего кабеля.

• ОСф-1,3-9,0-01-ц – воздушный (без лючка)
• ОСф-1,3-9,0-02-ц – подземный (с лючком)

Опоры предполагает установку кронштейнов с обечайкой соответствующего диаметра. Антикоррозийное покрытие поры выполнено методом горячего цинкования. Возможно дополнительное окрашивание опор.

Установка ОСф-1,3-9,0-ц

Опоры ОСф устанавливаются с помощью крепежных метизов на закладную деталь фундамента, предварительно смонтированную в грунте. Подвес СИП осуществляется с помощью специальной арматуры (заказывается отдельно). Для установки светильников применяются одно- и многорожковые кронштейны с обечайкой и центрирующим элементом.
