Описание ОСф-1,0-8,0-ц

ОСф-1,0-8,0 – опора силовая фланцевая трубчатая высотой 8 метров, предназначенная для установки светильников, а также подвеса линий СИП с максимально допустимой нагрузкой 1000кг. Опора обладает внушительными силовыми показателями, что позволяет использовать ее для поддержки линий СИП в качестве концевых и угловых, а также в качестве промежуточных на участках с большими пролетами. Это позволяет уменьшить общее количество используемых опор на объекте, экономя бюджет. Высота опор позволяет обеспечить равномерность подвеса СИП на возвышенностях, что особенно актуально на мостах, виадуках, эстакадах. Кроме того, ОСф-1,0-8,0, являясь световой опорой позволяет устанавливать большое количество тяжелых и габаритных светильников, а также информационных щитов, комплексов солнечной энергии и т.п.

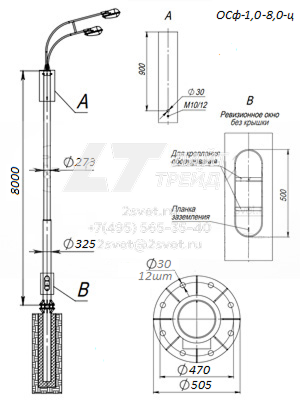

Конструкция ОСф-1,0-8,0-ц

Трубчатые силовые фланцевые опоры ОСф-1,0-8,0 изготавливаются из двух стальных электросварных труб разного диаметра с поперечным сварным стыком между ними. В нижней части опоры предусмотрен круглый фланец с монтажными отверстиями для установки на закладную деталь фундамента.

Модификации опоры предполагают 2 способа подвода питающего кабеля.

• ОСф-1,0-8,0-01-ц – воздушный (без лючка)
• ОСф-1,0-8,0-02-ц – подземный (с лючком)

Опоры предполагает установку кронштейнов с обечайкой соответствующего диаметра. Антикоррозийное покрытие поры выполнено методом горячего цинкования. Возможно дополнительное окрашивание опор.

Установка ОСф-1,0-8,0-ц

Опоры ОСф устанавливаются с помощью крепежных метизов на закладную деталь фундамента, предварительно смонтированную в грунте. Подвес СИП осуществляется с помощью специальной арматуры (заказывается отдельно). Для установки светильников применяются одно- и многорожковые кронштейны с обечайкой и центрирующим элементом.
