НФГ-7 - несиловые граненые опоры высотой 7м применяются при освещении жилых комплексов и микрорайонов, АЗС, открытых парковок, спортивных и строительных площадок, нешироких проездов и дорог с невысокой интенсивностью движения. Семиметровые опоры НФГ – универсальное решение для наружного утилитарного освещения, отличающееся надежностью, удобством монтажа, высокой эстетикой и умеренной ценой. Опоры отлично подходят как для размещения светильников и прожекторов, так и для установки другого оборудования: камеры видеофиксации, громкоговорители, шпили молниезащиты и т.п. Горячее цинкование обеспечивает надежную антикоррозийную защиту опор и приятный внешний вид оборудования в течение длительного срока службы (30 и более лет).
Конструкция опор НФГ-7:

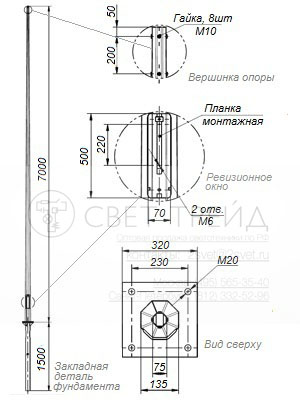

Опоры НФГ-7 изготавливаются из стального листа, который под действием пресса сворачивается в конус с восемью гранями. Наличие граней – ребер жесткости, обеспечивает необходимую устойчивость и прочность конструкции. Края свернутого листа провариваются двойным швом и шлифуются. Ствол опоры - полый, через него можно прокладывать питающий кабель к светильникам и прожекторам. Для доступа к кабелю, установки монтажных коробок, вводных щитков, автоматов и другого необходимого оборудования в нижней части опор прорезается ревизионное окно с монтажной планкой, которые защищается антивандальным лючком с замком. Над лючком имеется специальный козырек, препятствующий попаданию влаги. Опоры НФГ – фланцевые, имеют приваренный к основанию ствола подпятник (фланец) – квадратный стальной лист с отверстиями для крепежных метизов. Вершинка опор имеет стандартный размер для установки штыревых кронштейнов с опорным кольцом соответствующего диаметра и 8 отверстий с резьбой для фиксации кронштейнов шпильками. Поверхность опор обязательно подлежит антикоррозийной обработке методом горячего цинкования. При заказе возможна дополнительная покраска опор в любой цвет по палитре RAL.
Установка опор НФГ-7:
Опоры НФГ - фланцевые, устанавливаются на предварительно смонтированную закладную деталь фундамента (трубчатую, анкерную, монтажную плиту). Подпятник (фланец) опоры совмещается с закладной деталью, фиксируется и выравнивается с помощью крепежных метизов. Этот способ считается более точным и простым. Кроме того, применение фланцевых опор позволяет существенно снизить затраты на транспортировку и хранение.
Типы используемых кронштейнов:
Типовые кронштейны (шпили, короны) имеют трубчатую часть, заходящие вглубь вершинки опоры на 20-40см и опорное кольцо (75 мм), препятствующее проваливанию кронштейна. Выравнивание и фиксация кронштейнов осуществляется с помощью восьми шпилек, расположенных в два ряда с четырёх сторон на вершинке опоры. Кронштейны для консольных, подвесных светильников, а также прожекторные короны и кронштейны имеют типоразмеры посадочных мест Ф2 (48/75мм) и Ф3 (60/76мм). Максимальные параметры высоты и вылета кронштейнов определяются исходя из допустимых нагрузок в данной ветровой зоне. Оптимальные размеры консольных кронштейнов для опор НФГ-7 - 0,5-1,5м. Консольные светильники также могут устанавливаются непосредственно на вершинку опоры (при условии совпадения размеров установочных узлов – 75мм). При необходимости применяются переходники. |
