Описание монтажного комплекта MPE PEN

Монтажный комплект MPE PEN с предохранителем применяется для подключения светильников, размещаемых на опорах уличного освещения, к электросети. MPE PEN обеспечивает стабильную и безопасную работу электрооборудования. Комплект располагается в нишах ревизионных окошек опор, закрываемых антивандальным лючком. Компактные размеры MPE PEN и продуманный крепеж обеспечивает простоту и удобства его монтажа в опоре и заведения проводов. Предохранитель 5А, входящий в схему MPE PEN, служит надежной защитой светового оборудования от перенапряжений, что особенно актуально для электронных драйверов светодиодных светильников. Преимуществом монтажных комплектов MPE PEN также является универсальность применения благодаря использованию клеммников, совместимых с широким рядом проводников различных сечений, как медных, так и алюминиевых.

см. также вводный щиток с двумя предохранителями TB-2

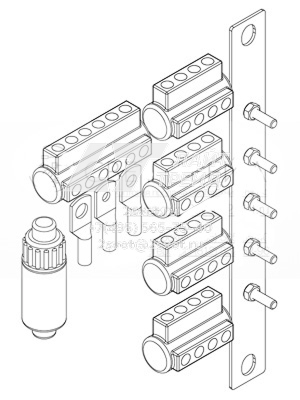

Состав монтажного комплекта MPE PEN

1. Пластина заземления в опору
2. Клеммник для опор уличного освещения (4 шт + 1 шт)
3. Наконечник 16-10-5,5
4. Наконечник 16-6-5,5
5. Держатель предохранителя с подключением на провод (предохранитель 5А входит в комплект)

Установка монтажного комплекта MPE PEN

Монтажный комплект устанавливается в нише ревизионного лючка смонтированной опоры. Питающий провод заводится в клеммник. Для подключения проводников используется шестигранный ключ, момент затяжки 10Нм

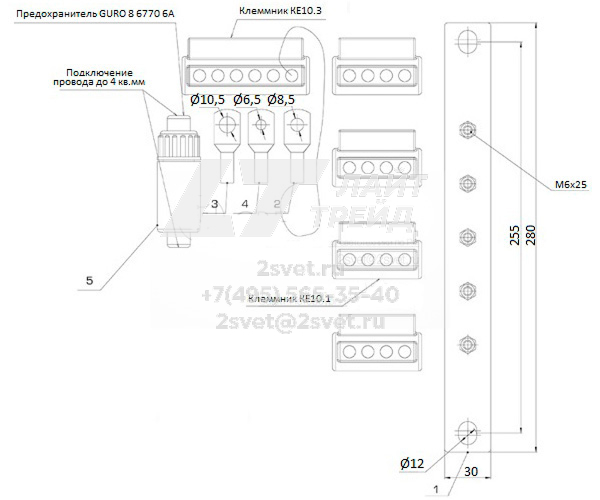

Схема монтажного комплекта MPE PEN
