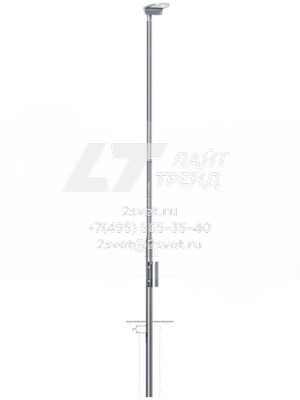

НП опора несиловая прямостоечная трубчатая

Главная > Продукция > Опоры и мачты освещения > Опоры освещения > Опоры несиловые трубчатые НП

Технические характеристики опор НП

Высота опоры: от 2 до 10 м (см. таблицу)
Материал: стальной трубный прокат
Тип опоры: несиловая, трубчатая, прямостоечная
Тип покрытия: горячее цинкование
Альтернативные варианты покрытия: порошковое окрашивания, грунт-эмаль (RAL)
Посадочное место светильника: Ф2 (Ф6, Ф7, Ф16 для НП-12)

Применение: опоры используются для функционально-декоративного освещения парков, скверов, аллей, набережных, бульваров, зон прогулок и отдыха, коттеджных поселков, прилегающих территорий, входов в здания

Производитель: Opora Engineering, Россия

Цена: Звоните! +7(495)565-35-40
E-mail:2svet@2svet.ru

Описание опор НП

НП – несиловые прямостоечные (вкапываемые) трубчатые опоры, применяемые для размещения венчающих светильников на высоте от 2х до 6 метров в целях функционально-декоративного освещения, а также консольных светильников и прожекторов для утилитарного освещения (НП-10). Ствол опор объединяет наземную и подземную (вкапываемую) часть, что благодаря отсутствию болтовых соединений делает внешний вид опор еще более презентабельным. Высокие эстетические свойства опор и в то же время универсальный дизайн обеспечили им высокую востребованность и широкое применение в самых разных сегментах уличного освещения в сочетании с разнообразными моделями классических и современных моделей светильников. Опоры НП имеют высокий эксплуатационный срок с сохранением практически первозданного внешнего вида, небольшие сроки изготовления и конкурентную цену.

см. также несиловые фланцевые опоры НФ

Конструкция опор НП

Опора изготавливается из высококачественного трубного стального проката разного диаметра. Варианты исполнения - двухсекционная и трехсекционная конструкция с одним или двумя переходными кольцами. Применяется автоматическая сварка швов.
Подземная (вкапываемая) часть опоры имеет сквзоное окно для ввода и вывода питающего кабеля.
В нижней части опоры предусмотрено ревизионное окно с антивандальными лючком для размещения там вводных щитков, монтажных планок, автоматов и других электрокомплектующих, необходимых для подключения светильников.
Вершинка опоры предназначена для непосредственной установки венчающих (торшерных) светильников. По желанию заказчика возможно исполнение для установки кронштейнов;
Антикоррозийное покрытие выполнено по технологии горячего цинкования, что обеспечивает длительный эксплуатационный срок и отличный внешний вид;
опора может быть дополнительно окрашена в цвета по палитре RAL при заказе.

Установка опор НП

Опора устанавливается непосредственно в грунт, выравнивается и бетонируется. Проектирование фундамента осуществляется с учетом особенностей грунта, климатических условий, ветрового района и других факторов силами проектных организаций.
Питающий кабель подводится подземным способом через сквозное окно в подземной части опоры.
Венчающий светильник устанавливается непосредственно на вершину опоры при условии совпадения посадочных диаметров.
Кронштейн для светильников с опорным кольцом и заходящей трубой устанавливается на вершину опоры, фиксируется зажимными болтами.

Основные узлы опор НП

Вершина опоры	Ревизионное окно с лючком	Окно ЗДФ для ввода кабеля

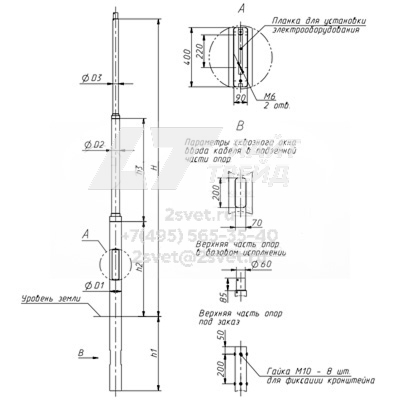

Схема опор НП с габаритными размерами

Таблица технических параметров опор НП

Наименование опоры	Масса опоры, кг *	Кол-во секций	K	Размеры, мм (смотри схему опоры)
Наименование опоры	Масса опоры, кг *	Кол-во секций	K	H	h1	h2	h3	D1	D2	D3
НП-2,0/3,0-02-ц	30,8	2	Ф2	2000	1000	1280	-	108	76	-
НП-3,0/4,0-02-ц	37,8	2	Ф2	3000	1000	1280	-	108	76	-
НП-4,0/5,0-02-ц	43,9	2	Ф2	4000	1000	1280	-	108	76	-
НП-4,0/5,0-02-ц	72,3	3	Ф2	4000	1000	1280	1340	159	108	76
НП-5,0/6,0-02-ц	81,0	3	Ф2	5000	1000	1280	1840	159	108	76
НП-6,0/7,0-02-ц	89,7	3	Ф2	6000	1000	1280	2340	159	108	76
НП-10,0/12,0-02-ц**	292	3	Ф6, Ф7, Ф16	10000	2000	4000	3000	168	133	108

* - Масса опоры, кг *(без учета покрытия, доп. оборудования)
** B базовом исполнении данные опоры выпускаются с посадочным местом под торшерный светильник; при заказе необходимо уточнять, что опоры применяются с кронштейном.
K - обозначение установочного места для кронштейна;
H - надземная высота опоры;
h1 - высота подземной части опоры;
h2, h3- высота секций;
D1, D2, D3- диаметр секций.

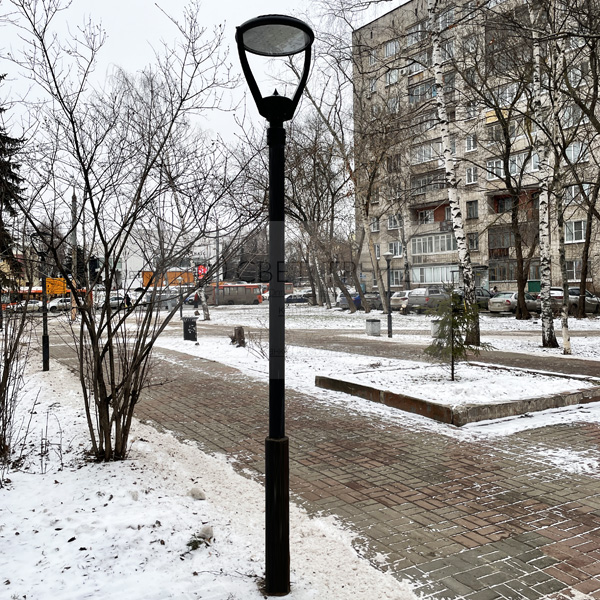

Применение опор НП для освещения сквера

Применение опор НП

Несиловая трубчатая опора НП-3,0-02-ц используется для размещения венчающего светодиодного светильника GALAD Фaкeл LED при освещении городского сквера. Покрытие опоры - черная грунт-эмаль, подобранная под цвет корпуса светильника.
